Конденсатоотводчик поплавковый SK-70

$Конденсатоотводчик поплавковый SK-70 в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-70 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-70

Все механические конденсатоотводчики работают за счет разницы удельного веса воды и пара. В механических конденсатоотводчиках клапан открывается и закрывается поплавком, который поднимается и опускается вместе с потоком конденсата.

Поплавковый конденсатоотводчик SK-70 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. Система нагревается, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».
Особенности устройства:
Корпус и крышка: Литая сталь.
Внутренние части: Нержавеющая сталь.

Соединение: Резьбовое и фланцевое.
Номинальный диаметр: DN15 (1/2” ) — DN25 (1” ).
Давление: Макс. 25 бар.
Рабочая температура: Макс. 250 ºC.

Области применения:
— Теплообменники.
— Батареи отопления.
— Емкости.
— Сушильные ролики.
— Фармацевтическая индустрия.
— Химическая промышленность.
— Пищевая промышленность.

Монтаж:
Крышка может быть отрегулирована для горизонтальной и вертикальной установки.

Конденсатоотводчик SK-70 в Москве

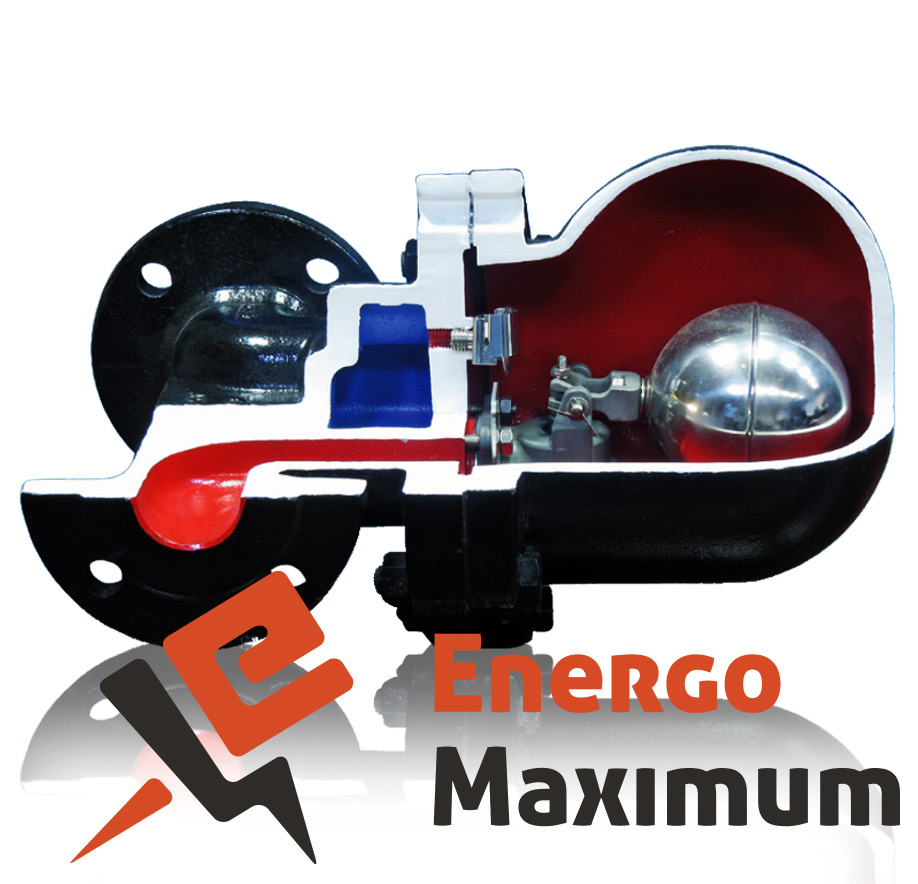

Конденсатоотводчик поплавковый SK-80

$Конденсатоотводчик поплавковый SK-80 в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-80 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-80

Монтаж конденсатоотводчика поплавкового SK-80:

Конденсатоотводчик SK-80 можно устанавливать горизонтально справа налево или наоборот. Если это не указано в листе заказа, то вариант по умолчанию — это справа налево.

Особенности устройства конденсатоотводчика поплавкового SK-80:

Корпус: ковкий чугун GGG 40.3.
Крышка: ковкий чугун GGG 40.3.
Внутренние части и поплавок: нержавеющая сталь AISI 304.
Соединение: фланцевое.
Поплавковый конденсатоотводчик SK-80 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. Система нагревается, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан.

По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан.

Конденсатоотводчик SK-80 в Москве

Поплавковый конденсатоотводчик с байпасом SK-51 SLR

$Конденсатоотводчик SFK-70 со свободноплавающим поплавком и выпускным отверстием в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-51 SLR в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SK-51 SLR

Поплавковый конденсатоотводчик с байпасом SK-51 SLR

Сферы применения конденсатоотводчика с байпасом SK-51 SLR:

Вращающиеся цилиндры.
Производство гофрированного картона.
Бумажные фабрики.

Материал устройства конденсатоотводчика с байпасом SK-51 SLR:

Крышка и корпус: GGG 40.3 ковкий чугун.
Внутренние части: AISI304 нержавеющая сталь.
Соединение: резьбовое или фланцевое.
Номинальный диаметр: DN15 (1/2” ) – DN25 (1” ).
Рабочее давление: макс. 10 бар.
Рабочая температура: макс. 250 ºC.

Пар блокирует конденсатоотводчик, если попадает в него до образования конденсата. Пар сбрасывается с помощью игольчатого клапана на SK-51 SLR, а конденсат откачивается. Слив конденсата происходит посредством поплавка, а сброс воздуха осуществляется термостатической капсулой внутри корпуса. Таким образом, предотвращается возникновение гидравлического удара в трубопроводе. В то же время, если поплавок по какой-либо причине теряет свою функцию, термостатическая капсула сбрасывает и конденсат и предотвращает заполнение системы.

Конденсатоотводчик SK-51 SLR в Москве

Конденсатоотводчик SFK-70 со свободноплавающим поплавком и выпускным отверстием

Купить конденсатоотводчик SFK-70 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик стальной sfk-70 аналог sfk-40/61

Конденсатоотводчик sfk-70 (аналог sfk-40/61, отличается материалом корпуса — сталь) со свободноплавающим поплавком и выпускным отверстием со стальным корпусом.

Принцип работы конденсатоотводчика sfk-70 .

Когда пар поступает в конденсатоотводчик, воздух затягивается перед паром и свободно выходит из выпускного вентиляционного отверстия. За воздухом холодный конденсат поступает в конденсатоотводчик и
позволяет свободноплавающему поплавку подниматься, что позволяет конденсату стекать через выпускное отверстие. Поскольку холодный конденсат отводится, устройство (теплообменник и т. д.) достигает своей рабочей температуры. Конденсат поступает в конденсатоотводчик с паром. Под воздействием температуры выпускное вентиляционное отверстие закрывается, предотвращая выход пара.

Характеристики конденсатоотводчика со свободноплавающим поплавком sfk-61 d/f:

Корпус и крышка : Сталь.
Внутр. части и поплавок : Сталь.
Соединенение : Резьбовое, фланцевое и под сварку.
Монтаж : Горизонтальный.
Макс. рабочее давление : 16 бар.
Макс. рабочий перепад давления : 13 бар.
Макс. рабочяя температура : 220 °C.
Макс. перепад давления : ΔP 4,5/8/10/13 бар.
В этом типе конденсатоотводчиков нет рычага. Поплавок — единственная движущаяся часть. Поплавок использующийся в этом конденсатоотводчике изготовлен из высококачественной нержавеющей стали и допуск на размеры очень низкий.

Экономические преимущества:

1 — Более низкая стоимость оборудования и установки.
2 — Компактный размер занимающий мало места.
3 — Уже имеет фильтр. Никаких дополнительных фильтров не требуется.
4 — Частота отказов очень низкая из-за того, что присутствует лишь одна движущаяся часть.
5 — Низкая стоимость обслуживания.
6 — Высокое сопротивление гидравлическим ударам благодаря отсутствию соединений и рычага.

После этого поплавок может регулироваться в зависимости от скорости потока..
Чтобы предотвратить утечку пара в конденсатоотводчике в дополнение к металлическому уплотнению, на выпускном отверстии поддерживается некоторый уровень воды.

Дополнительная байпасная линия:

Во время слива конденсата в сушильных цилиндрах, если пар блокирует конденсатоотводчик перед выпуском конденсата, байпасный клапан может открыться и обеспечить отвод пара.

Конденсатоотводчик SFK-70 в Москве

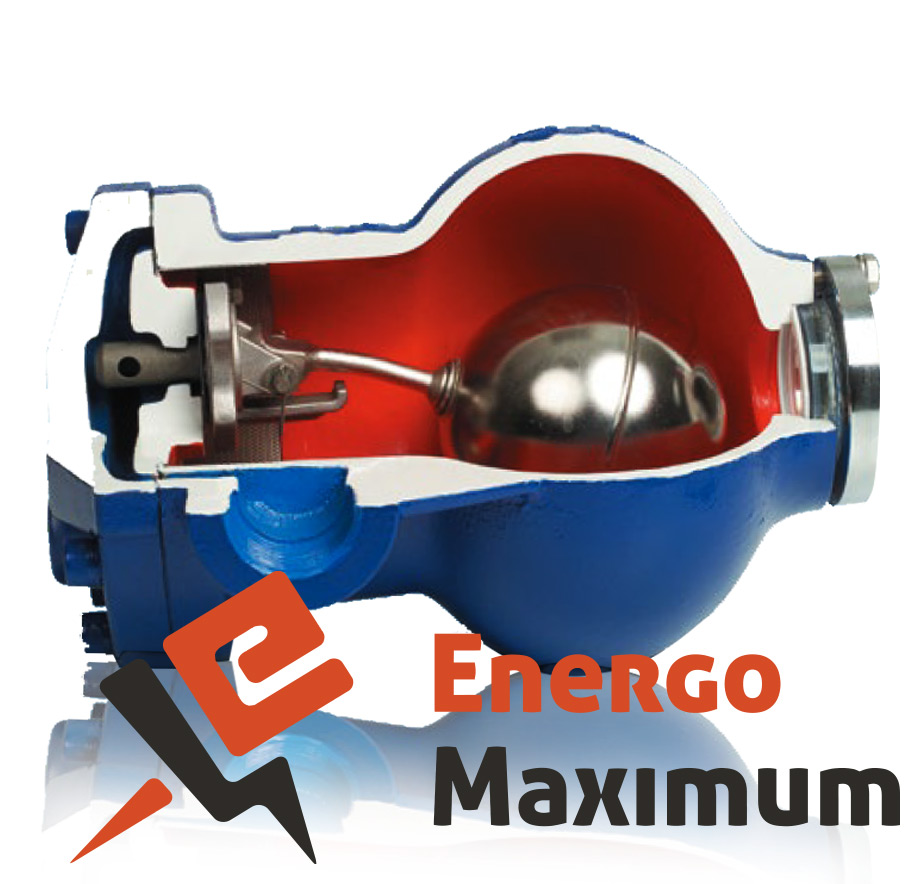

Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC

$Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-55LC в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик sk-55lc

Поплавковый конденсатоотводчик со смотровым стеклом SK-55LC

Поплавковый конденсатоотводчик SK- 55LC предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы.

По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром.

В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара»

Важное преимущество: контроль за работой конденсатоотводчика SK-55LC может осуществляться через встроенное смотровое стекло.

Характеристики конденсатоотводчика со смотровым стеклом sk-55lc:

Корпус и крышка: GGG 40.3 Ковкий чугун.
Внутренние части и поплавок: AISI 304 Нержавеющая сталь.
Соединение: Фланцевое и резьбовое.
Монтаж: Горизонтальный/вертикальный (вход сверху).
Макс. рабочее давление: 16 бар.
Макс. давление (корпус): 25 бар.
Макс. рабочая температура: 250°C.
Макс перепад давления: 4,5-10-14 бар.

Монтаж конденсатоотводчика со смотровым стеклом sk-55lc:

Поплавковый конденсатоотводчик SK-55LC устанавливается горизонтально. Если поток идет сверху вниз, то в случае необходимости может быть выполнена вертикальная установка.

Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, оно указано на корпусе и отражено в технической документации. Проверьте максимальные значения давления и температуры. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть меры по обеспечению безопасности. Над крышкой конденсатоотводчика должно быть, как минимум 200 мм свободного расстояния для её снятия и обслуживания конденсатоотводчика без снятия с линии.

Конденсатоотводчик SK-55LC в Москве

Поплавковый конденсатоотводчик SK-55L

$Поплавковый конденсатоотводчик SK-55L в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-55L в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик sk-55l

Поплавковый конденсатоотводчик SK- 55L предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, пока система не нагрелась встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».

Характеристики поплавкового конденсатоотводчика sk-55l:

Корпус и крышка: GGG 40.3 ковкий чугун.
Внутренние части и поплавок: AISI 304 нержавеющая сталь.
Соединение: фланцевое и резьбовое.
Монтаж: горизонтальный/вертикальный (вход сверху).

Монтаж конденсатоотводчика sk-55l.

Поплавковый конденсатоотводчик SK-55L устанавливается горизонтально. Если поток сверху вниз то в случае необходимости может быть выполнена вертикальная установка.

Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, оно указано на корпусе. Если направление не указано на корпусе и не отражено в технической документации, принято считать, что направление потока – справа налево.

Проверьте максимальные значения давления и температуры. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть меры по обеспечению безопасности. Над крышкой конденсатоотводчика должно быть, как минимум 200 мм свободного расстояния для её снятия и обслуживания конденсатоотводчика без снятия с линии.

Конденсатоотводчик SK-55L в Москве

Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием

$Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SFK-61 в Москве и по России.

Скачать схему и документацию на поплавковый конденсатоотводчик SFK-61

Конденсатоотводчик SFK-61 со свободноплавающим поплавком и выпускным отверстием

Эксплуатация конденсатоотводчика SFK-61 (аналог SFK-61/70, отличается только материалом корпуса — нержавеющая сталь) со свободноплавающим поплавком и выпускным отверстием из нержавеющей стали.

Конденсатоотводчики этого типа не содержат рычага внутри, движущаяся часть — это сам поплавок. Поплавок изготовлен из нержавеющей стали высокого качества. Размерный допуск поплавка очень низкий.

Корпус и крышка: Нержавеющая сталь AISI 316.
Внутр. части и поплавок: Нержавеющая сталь — AISI 316Ti.
Макс. рабочее давление: 25 бар.
Макс. рабочая температура: 220 °C.
ΔP: 4.5/8/10/14 бар.
Соединение: Фланцевое и резьбовое.
Эксплуатация конденсатоотводчика SFK-61 со свободноплавающим поплавком и выпускным отверстием из нержавеющей стали.

Пока конденсатоотводчик холодный, выпускное отверстие широко открыто для непрерывной выгрузки исходного воздуха. Когда холодный конденсат попадает в конденсатоотводчик, поплавок поднимается, чтобы обеспечить отвод конденсата и воздуха из отверстия клапана.

После того, как весь исходный воздух и холодный конденсат выпущены, оборудование, подключенное к конденсатоотводчику, достигает рабочей температуры.

В этом случае количество конденсата падает, а температура повышается. Пар попадает в конденсатоотводчик вместе с конденсатом, горячий конденсат нагревает выпускное отверстие, и оно закрывается, прежде чем пар сможет выйти.

В случаях, когда отвод конденсата осуществляется из сушильных цилиндров, для предотвращения появления паровых пробок создается байпасная линия. Её целью является отвод пара до появления конденсата.

Преимущества конденсатоотводчика:

1. Низкая стоимость монтажа и оборудования.
2. Экономия места, компактная конструкция.
3. Встроенный фильтр.
4. Однородное истирание на поверхностях.
5. Низкая вероятность отказа одной подвижной части.
6. Низкая стоимость обслуживания.
7. Сопротивление к гидравлическому удару.

Конденсатоотводчик SFK-61 в Москве

Конденсатоотводчик типа перевернутый стакан BT-16

$Конденсатоотводчик типа перевернутый стакан BT-16 в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик BT-16 в Москве

Скачать схему и документацию на поплавковый конденсатоотводчик BT-16

Конденсатоотводчик типа перевернутый стакан BT-16. Обычно в устройстве стакан (горшок) прикреплен к рычагу, который открывает и закрывает клапан конденсатоотводчика, реагируя на движение стакана. В верхней части стакана имеется вентиляционное отверстие, которое позволяет пару проходить в верхний отдел конденсатоотводчика, где он и сбрасывается вниз. Когда пар выходит через вентиляционное отверстие, конденсат начинает заполнять внутреннюю часть стакана, заставляя его опускаться и позволяя рычагу открывать клапан и выпускать конденсат.

Области применения конденсатоотводчика BT-16:

Теплообменники.
Отопительные агрегаты.
Радиаторные панели.
Вулканизирующее оборудование.
Сушильные змеевики.
Прессы резины.
Нагреватели основного топливного бака.
Горизонтальные трубопроводы.

Конденсатоотводчики Ayvaz BT-16 имеют высокопрочную конструкцию, поэтому они устойчивы к гидравлическим ударам. Конденсатоотводчики одинакового диаметра имеют разные диаметры отверстий для отвода переменных нагрузок. Конденсатоотводчики типа перевернутый стакан отводят конденсат сразу после его появления, поэтому является энергоэфективным оборудованием. Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном рычагом. Конденсат поступает через входное отверстие в нижней части конденсатоотводчика и в том случае когда корпус полностью заполнен конденсатом, удаляется через выпускной клапан в верхней части конденсатоотводчика. При поступлении в корпус конденсатоотводчика пара, он заполняет стакан, поднимая его вверх. При этом рычаг прижимает седло к выпускному клапану, блокируя выход из конденсатоотводчика. Постепенно пар в стакане конденсируется, поплавок опускается, открывая клапан и конденсат выходит из конденсатоотводчика.
Конденсатоотводчик типа перевернутый стакан Ayvaz BT-16 при первом запуске должен быть заполнен наполовину водой . Сопло и аналог изготовлены из закаленной нержавеющей стали. Фильтры следует установить перед конденсатоотводчиком.

Конденсатоотводчик BT-16 в Москве

Конденсатоотводчик SFK-40 со свободноплавающим поплавком и выпускным отверстием

$Конденсатоотводчик SFK-40 со свободноплавающим поплавком и выпускным отверстием в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SFK-40 в Москве

Скачать схему и документацию на поплавковый конденсатоотводчик SFK-40 (аналог SFK-61/70)

Конденсатоотводчик SFK-40 со свободноплавающим поплавком и выпускным отверстием

Преимущества конденсатоотводчика со свободноплавающим поплавком SFK-40:

Низкая стоимость монтажа и оборудования.
Экономия места, компактная конструкция.
Встроенный фильтр.
Однородное истирание на поверхностях.
Низкая вероятность отказа одной подвижной части.
Низкая стоимость обслуживания.
Сопротивление к гидравлическому удару.

Конденсатоотводчик (аналог SFK-61/70, отличается материалом корпуса — чугун) со свободноплавающим поплавком SFK-40 с чугунным корпусом.

Конденсатоотводчики этого типа не содержат рычага внутри, движущаяся часть — это сам поплавок. Поплавок изготовлен из нержавеющей стали высокого качества. Размерный допуск поплавка очень низкий.

Корпус и крышка: GGG 40.3 Ковкий чугун.
Внутр. часть и поплавок: Нержавеющая сталь -AISI 316 Ti.
Соединение: Фланцевое и резьбовое.
Макс. рабочее давление: 16 бар.
Макс. рабочая темп.: 220C.
ΔP: 4.5 / 8 / 10 / 14 бар.

Эксплуатация конденсатоотводчика со свободноплавающим поплавком SFK-40: Пока конденсатоотводчик холодный, выпускное отверстие широко открыто для непрерывной выгрузки исходного воздуха. Когда холодный конденсат попадает в конденсатоотводчик, поплавок поднимается, чтобы обеспечить отвод конденсата и воздуха из отверстия клапана. После того, как весь исходный воздух и холодный конденсат выпущены, оборудование, подключенное к конденсатоотводчику, достигает рабочей температуры. В этом случае количество конденсата падает, а температура повышается. Пар попадает в конденсатоотводчик вместе с конденсатом, горячий конденсат нагревает выпускное отверстие, и оно закрывается, прежде чем пар сможет выйти.

Поплавок можно регулировать в зависимости от скорости потока конденсата. Чтобы предотвратить утечку пара, выпускное отверстие всегда находится под определенным уровнем воды вместе с металлическим уплотнением. В случаях, когда отвод конденсата осуществляется из сушильных цилиндров, для предотвращения появления паровых пробок создается байпасная линия. Её целью является отвод пара до появления конденсата.

Конденсатоотводчик SFK-40 в Москве

Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником

$Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником в [wt_location get='region_name_prepositional']{get}[/wt_location]$

Купить конденсатоотводчик SK-50 в Москве

Скачать схему и документацию на поплавковый конденсатоотводчик SK-50

Конденсатоотводчик поплавковый механический SK-50 со встроенным воздушником

Поплавковый конденсатоотводчик SK-50 предназначен для непрерывного отведения конденсата посредством поплавкового механизма. На него не влияют внезапные и резкие изменения давления. Это вариант предпочтителен для систем, где необходим быстрый отвод конденсата по мере его появления, где накопление конденсата неудобно. Идеально подходит для автоматических систем с контролем температуры.

Корпус и крышка конденсатоотводчика: Ковкий чугун GG-25.
Внутренние части и поплавок: Нерж. сталь AISI 304.
Присоединение конденсатоотводчика: Фланцевое и резьбовое.
Положение установки конденсатоотводчика: Горизонтальное.
Максимальное рабочее давление конденсатоотводчика: 16 бар.
Максимально допустимое давление: 25 бар.
Максимальная рабочая температура конденсатоотводчика: 250 °C.
Максимально допустимый перепад (ΔР): 4,5-10-14 бар.
Высокая пропускная способность конденсатоотводчика. Обеспечивают высокое качество теплопередачи за счет постоянного расхода по конденсату. Встроенный воздушник. Вертикальная и горизонтальная установка конденсатоотводчика.

Помимо поплавка, выполняющего слив конденсата, термостатическая капсула в корпусе отводит воздух. Таким образом, предотвращается возникновение гидравлического удара в трубопроводе. В то же время, если поплавок по какой-либо причине теряет свою функциональность, активируется термостатическая капсула, которая начинает сливать конденсат и предотвращает заполнение системы.

Конденсатоотводчик SK-50 в Москве
