Конденсатоотводчик термодинамический TDK-71

Купить конденсатоотводчик TDK-71 в Москве и по России.

Скачать схему и документацию на термодинамический конденсатоотводчик TDK-71



Задача термодинамического конденсатоотводчика эффективное отвод конденсата и воздуха из паровых систем без потерь пара. Термодинамический конденсатоотводчик Ayvaz TDK-71 работает благодаря разницы скоростей прохождения пара и конденсата в зазоре между диском и седлом. Так при запуске системы, холодный конденсат попадает в конденсатоотводчик, диск поднимается и конденсат отводится через выпускное отверстие. Конденсатоотводчик полностью открыт. По мере того, как система нагревается, температура конденсата растет, и давление в камере над диском увеличивается. В то время как скорость среды возрастает, и давление под седлом и диском падает. Вследствие этого диск прижимается к седлу и клапан закрывается. Конденсатоотводчик остается закрытым до тех пор, пока пар внутри камеры над диском не сконденсируется. Конденсат поступает в конденсатоотводчик, и температура падает, пар внутри камеры конденсируется. В результате, давление входящего конденсата поднимает диск и происходит отвод конденсата. Цикл повторяется.

Характеристика конденсатоотводчика TDK-71:

Корпус конденсатоотводчика TDK-71: Коррозионно-стойкий сплав ASTM A743 CA40F.
Крышка конденсатоотводчика TDK-71: Нерж. сталь AISI 304.
Внутренние части и диск: Нерж. сталь AISI 304.
Присоединение конденсатоотводчика: Резьбовое.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 42 бар.
Максимальная рабочая температура: 400 °C.

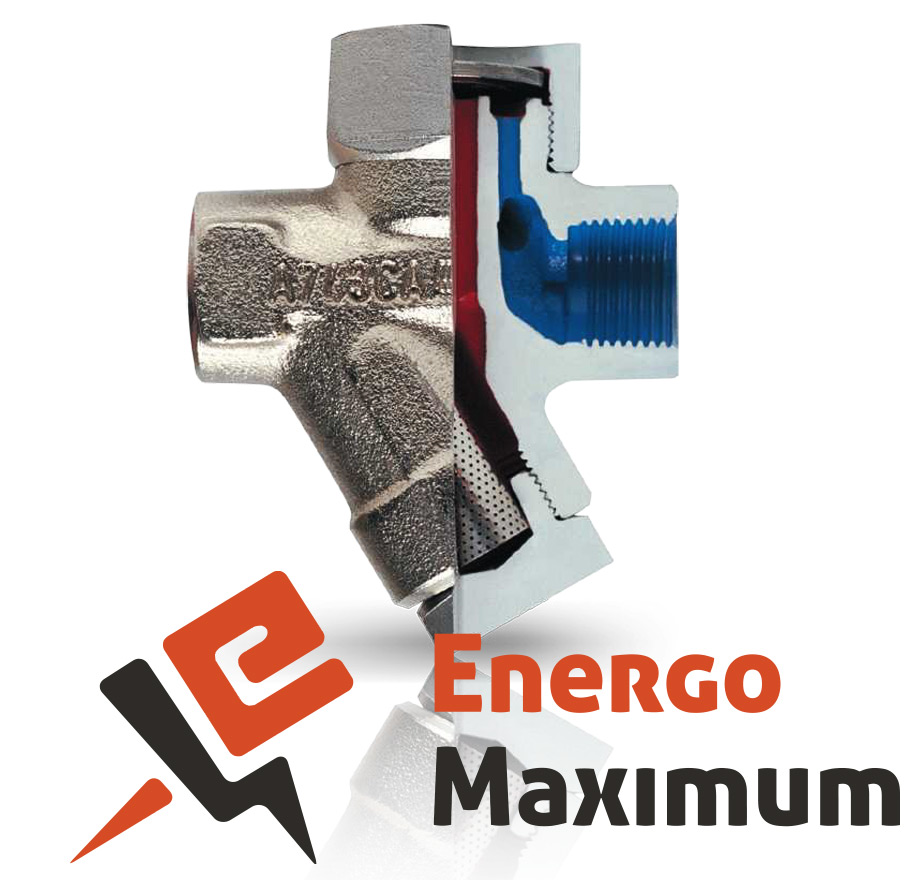

Конденсатоотводчик термодинамический TDK-71.

Детали термодинамических конденсатоотводчиков «Ayvaz» TDK-71 изготовлены из нержавеющей стали, корпус- из литой или нержавеющей стали. В рабочих условиях противодавление не должно превышать 80% от входного давления, в противном случае конденсатоотводчик закроется. TDK-71 производит прерывистое удаление конденсата по мере его поступления. Могут поставляться все запасные части, которые легко заменяются. В нижней части корпуса находится фильтр Y-типа, который легко доступен для очищения по мере необходимости.

Термодинамические конденсатоотводчики TDK-71, для эффективной и правильной работы в течение длительного времени, должны устанавливаться на трубопроводах в горизонтальном положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.
