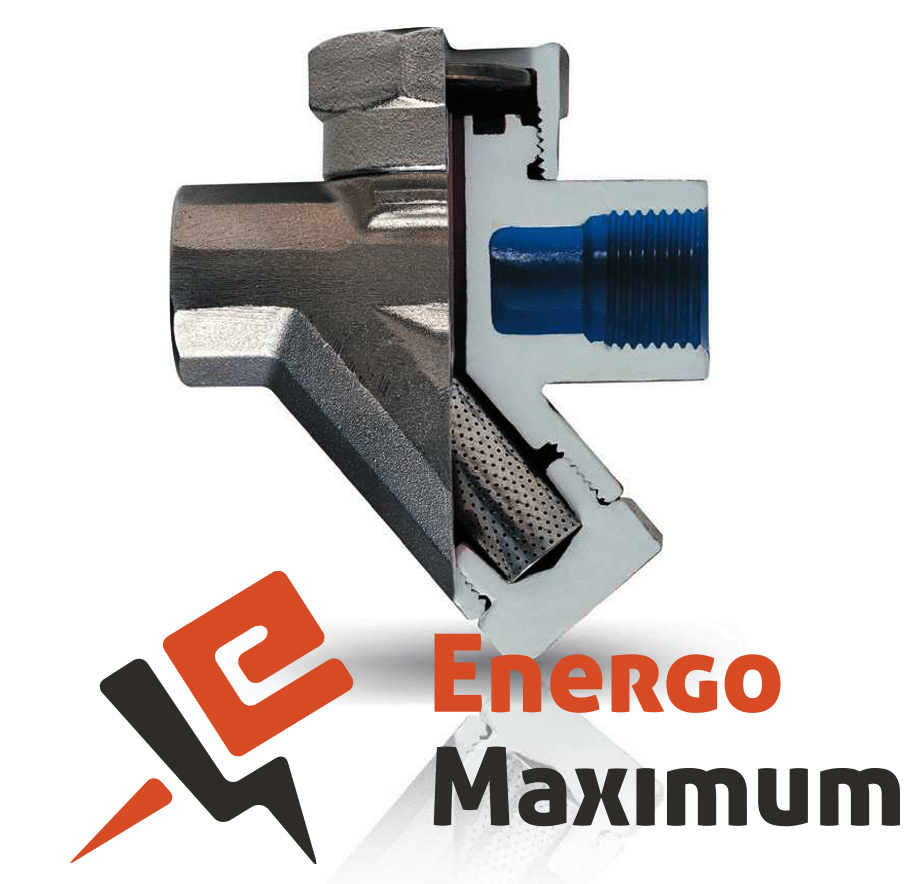

Конденсатоотводчик термодинамический TDK-PS

Купить конденсатоотводчик TDK-PS в Москве и по России.

Скачать схему и документацию на термодинамический конденсатоотводчик TDK-PS



Задача термодинамического конденсатоотводчика эффективное отвод конденсата и воздуха из паровых систем без потерь пара. Конденсатоотводчик термодинамический TDK-PS работает на основе закона Бернулли, который гласит, что сумма статического давления и динамического давления является постоянной во всех точках потока жидкости. При запуске системы, холодный конденсат попадает в конденсатоотводчик, диск поднимается и конденсат отводится через выпускное отверстие. Конденсатоотводчик термодинамический в этот момент полностью открыт. По мере того, как система нагревается, температура конденсата растет, и давление в камере над диском увеличивается. В то время как скорость среды возрастает, и давление под седлом и диском падает. Вследствие этого диск прижимается к седлу и клапан закрывается. Конденсатоотводчик остается закрытым до тех пор, пока пар внутри камеры над диском не сконденсируется. Конденсат поступает в конденсатоотводчик, и температура падает, пар внутри камеры конденсируется. В результате, давление входящего конденсата поднимает диск и происходит отвод конденсата. Затем цикл работы термодинамического конденсатоотводчика повторяется.

Характеристика конденсатоотводчика TDK-PS:

Корпус конденсатоотводчика TDK-PS: Коррозионно-стойкий сплав ASTM A473 CA40F.
Крышка конденсатоотводчика TDK-PS: Нерж. сталь AISI 304.
Внутренние части и диск: Нерж. сталь AISI 304.
Присоединение: Фланцевое, резьбовое, под приварку.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 42 бар.
Максимальная рабочая температура: 400 °C.

Конденсатоотводчик термодинамический TDK-PS.
